日本平夢テラス

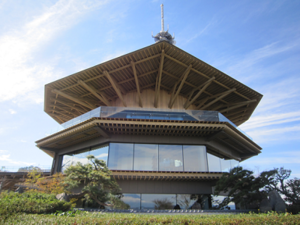

日本平夢テラスは、日本平山頂にあるシンボル施設及び展望回廊で、2018年11月にオープンしました。

県産ひのき材で表現された伝統的でシンボリックな木組みで構成された小屋組みがポイントで、その他の箇所にも県産材が多く使われています。

施設概要

• 所在地：静岡市清水区
• 建物用途：展望施設
• 構造・規模：S造（一部W造）3階建
• 延床面積：964.7平方メートル
• 設計者：株式会社隈研吾建築都市設計事務所
• 施工者：（建築）木内建設株式会社、（機械）旭産業株式会社、（電気）株式会社東海電気工業所

ICT技術の活用（施工BIM)

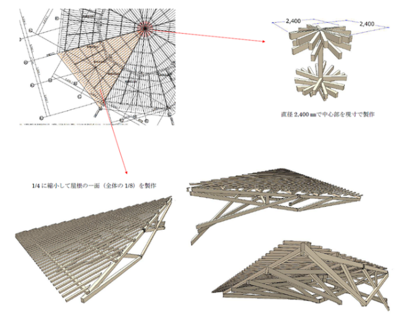

屋根木架構、中心軸、鉄骨取り合い工事において、複雑な納まりであるため、設計図書だけでは不明な部分が多かったため、BIMソフトによる納まりの検討を行った。関係者全員が問題点など協議しあい、設計図書では表現できない範囲まで理解することができた。結果、施工者がスムーズにモックアップ作成、施工図作成を進めることができ、手戻りのない施工品質の確保、施工精度の確保ができた。

担当者の声

施工BIMは、2次元の図面では表現できない部分を3次元で表現でき、また、モデルを自由自在に切り出し分かりやすく表示することができるため、関係者が理解しやすく、かつスピーディーに説明をすることができます。実際の施工手順もBIMの活用ににより、協力業者とイメージを共有しながら打ち合わせでき、作業の危険性についても事前に抽出し、安全な作業手順につなげることができました。

この工事で施工BIMを複雑な木組みの納まり検討に用いた結果、モックアップづくりの前に問題点を指摘することもでき、打合せをスムーズに進めたことから、信頼を得ることができました。

（施工者：木内建設株式会社）
